Hörgerät Phonak Audéo Marvel: Elektronische Bauteile erläutert.

So sieht ein komplettes Hörgerät Phonak Audeo Marvel + angeschlossenem Ex-Lautsprecher aus.
Eine passende Otoplastik habe ich bereits entfernt.

Phonak Audeo Marvel Hörgerät + Ex-Speaker

Zur Sichtung der Elektronik und des Akkus, habe ich ein defektes Phonak Audeo M (Marvel) zerlegt.
Zum Öffnen den Stift (s. Foto) mit einem dünnen Draht leicht ins Gehäuse drücken und auf der anderen Seite anschließend mit einer Spitzzange herausziehen.
Danach lässt sich das Bedienteil des Hörgerätes aus der Basis (Unterteil) abheben.

Der Akku ist wahrscheinlich ein Li-Ionen-Akku in der Größe 312 oder 13.
Um diesen zu ersetzen, benötigt man neben einem Ersatz-Akku auch sehr gutes Feinwerkzeug und ein zitterfreies Händchen.
Zumindest letzteres haben Badmintonspieler ohnehin. cool.

Lautsprecher (Receiver zerlegen)

Auf diesem Foto kann man vorn in die "Trompete" des Lautsprechers schauen
Ich verwende keine Phonak Filter, weil diese kompliziert zu wechseln sind. Deshalb kann man direkt die Metallschicht sehen, welche später näher erläutert wird.:

Ex-Speaker + Phonak Audeo Marvel comlete

Ich hatte noch einen defekten Lautsprecher (Ex-Receiver).
Da mich seit langem interessiert, wie ein solcher aufgebaut ist; aber vor allen Dingen, wie empfindlich der Ex-Speaker ist, habe ihn zerlegt.
So sieht ein Lautsprecher unzerlegt aus:

Ex-Speaker comlete

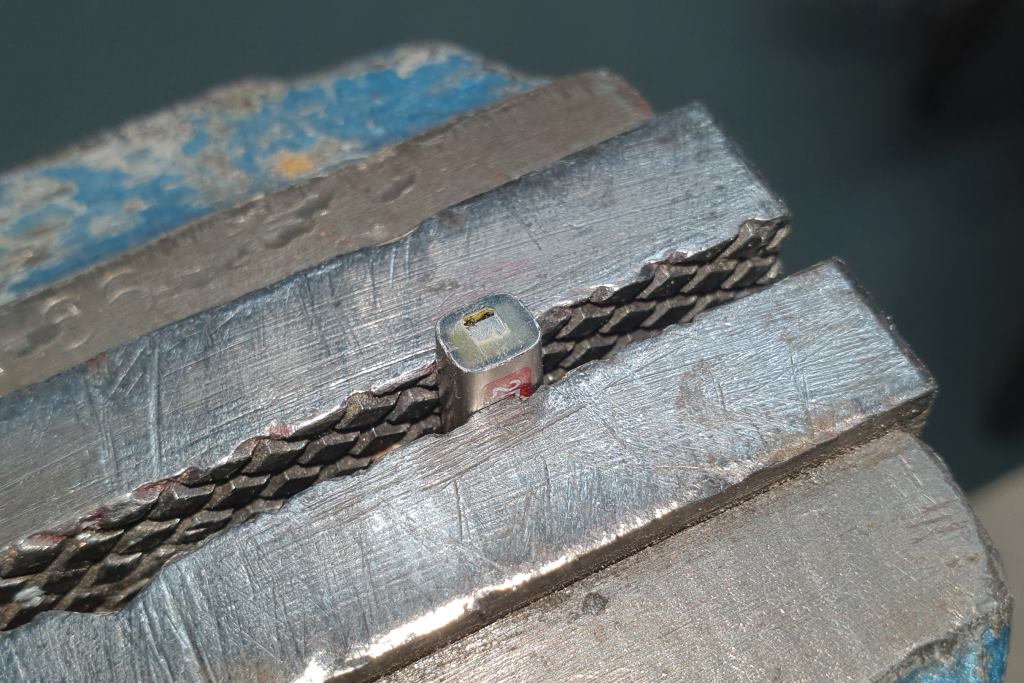

Für folgendes Foto habe ich das Vorderteil (nenne ich Trompete) mit Cutter abgeschnitten.
Hinten war die Kappe mit den 3 Litzen.
Interessanterweise ist vorn keine runde Lautsprechermembrane zu sehen, sondern ein rechteckiger Ausschnitt in der Kunststoffabdeckung. Darunter eine Metallplatte.

Ex-Speaker Trompete abgetrennt

Auf dem Foto sieht man einen kleinen dunklen Ritz über der Metallplatte:

Ex-Speaker Trompete abgetrennt

Jetzt habe ich den Rest der Kunststoffabdeckung komplett mit Dremel abgeschliffen. Der Ritz in der Metallplatte ist noch deutlicher erkennbar:

Ex-Speaker Trompete abgetrennt

Nun eine Längsseite komplett mit Dremel durchtrennt.
Mit viel Fantasie kann man erkennen, dass die von mir verbogene Metallplatte scheinbar nur dem Schutz des darunter liegenden Elektromagnetischen Lautsprechers dient.
Der Lautsprecher ist das kleinere Teil vorn, welches aus dem größeren Gehäuse gehebelt wurde.

Der Ton kommt (meiner Ansicht nach) also durch den Ritz der Metallabdeckung
Ich hatte bislang (bei Blick in den Trompetenausgang) gedacht, die Metallabdeckung wäre eine fragiele Lautsprecher-Membrane.:

Ex-Speaker Trompete abgetrennt
